KATO室内灯の白色ＬＥＤ化　Change KATO Roomlight to White LED
　Japanese Only.

既にトミーテックが白色ＬＥＤを使った室内灯セットを高価ながら発売してい
ますが、ＫＡＴＯにおいては未だに発売されておりません。白色ＬＥＤは現代
の蛍光灯室内灯を良く再現し、しかも豆球に比べ約３分の１以下の低消費電流
で、長大編成の室内灯に向いています。作例では１１−２０１と１１−２０４
の各室内灯ユニットを白色ＬＥＤ化しました。


　　１１−２０１（旧室内灯ユニット）

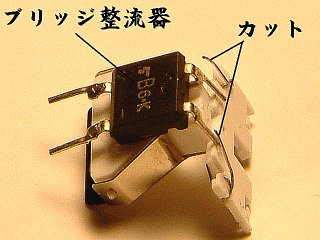

　　　豆球線をカットし整流器を図の様に接着。

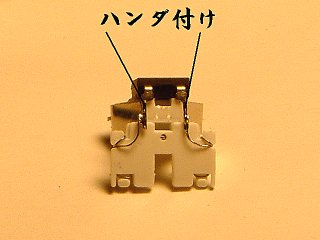

　　　整流器の交流側と接触子をハンダ付け。

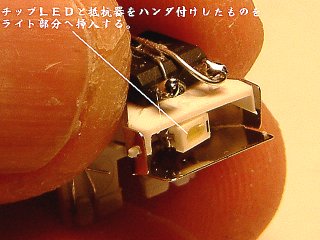

　　　ＬＥＤ本体を抵抗込みで挿入。

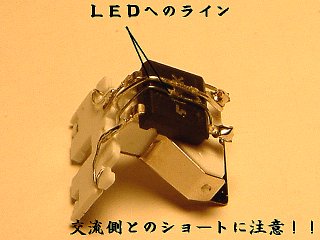

　　　極性に留意して配線。


　　１１−２０４（新室内灯ユニット）

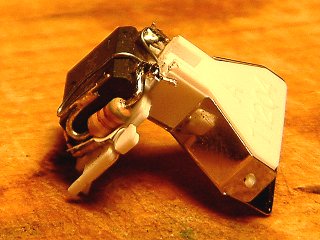

　　　ユニットの背中に整流器を接着・配線。

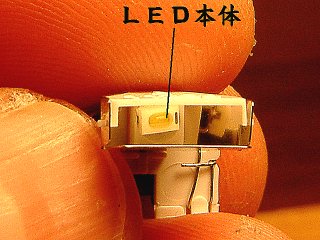

　　　ＬＥＤは引っ込めた方が好結果が出る。

　　　背中が出るので、本体側を加工して装着。


　　番外編−トミーテック・０７５１（通常色）の改造

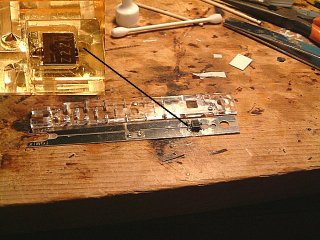

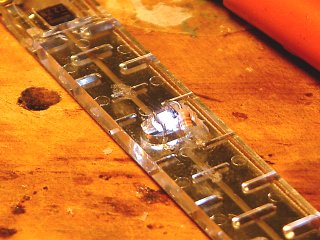

　　　パターンを切断して整流器を組み込む。

　　　ＬＥＤと抵抗器を組み込む。

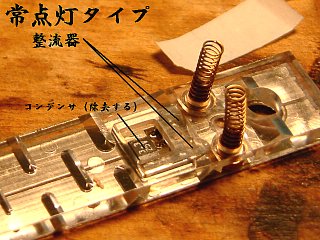

　　　常点灯タイプの改造例を示す。

　　　※常点灯タイプは整流器が組み込まれているので、改造配線が楽である。


　　※主要パーツ　白色ＬＥＤ　　　日亜化学工業　ＮＳＣＷ−１００
　　　　　　　　　　　　　　　　　※通常の３ミリタイプでも可

　　　　　　　　　抵抗　　　　　　５１０オーム　１／４Ｗ
　　　　　　　　　　　　　　　　　※ＬＥＤの順電流・耐圧により計算。

　　　　　　　　　ブリッジ整流器　耐圧５０Ｖ以上、順電流５０ｍＡ以上で
　　　　　　　　　　　　　　　　　できるだけ小型のもの。
