阪神２０００系通勤車　Making of Series 2000 Commuter Car
　Japanese Only.


　

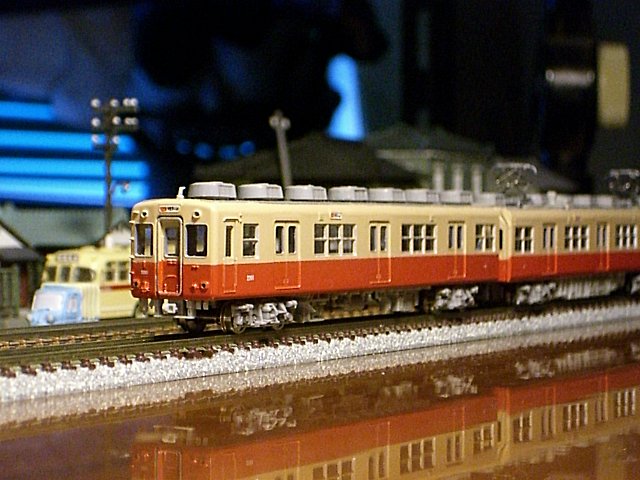

５２６１形ブルーノートを製作した際余った中間車（４両）を活用して６両編成
の２０００系赤胴車２編成を作る事になりました。１編成は残念ながら阪神大震
災で喪失しましたが、２２０１Ｆのスカート無し編成、もう１編成は震災後スカ
ートが取り付けられ、私も実際に乗ったことがある２２０５Ｆとしました。この
２編成を以って、２００６年度もタイガースが優勝する事を祈念します。

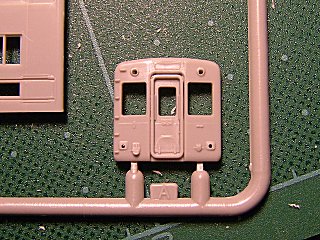

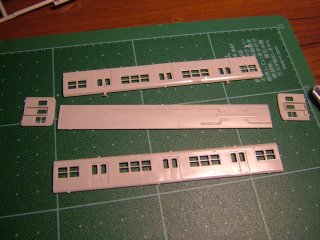

　　　ランナーアウトは慎重に。

　　　ヘッド・テールライト孔を穿孔しておく。

　　　本キット特有の歪みに注意する。

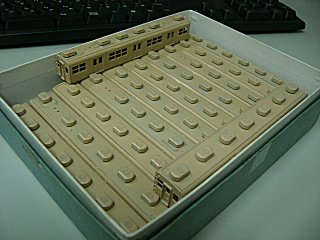

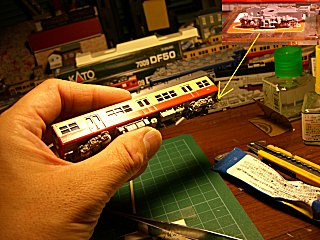

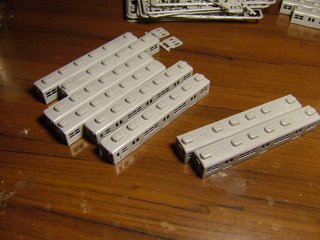

　　　車種を確認の上組み立てる。

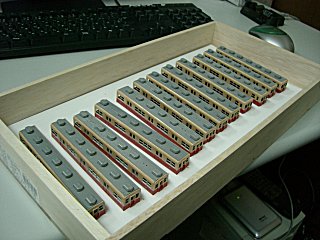

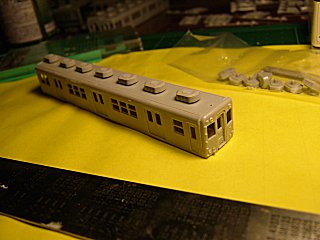

　　　洗浄・下地塗装後、第１色を塗る。

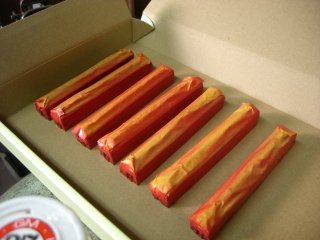

　　　マスキングして第２色を塗る。

　　　更にマスキングして第３色を塗る。

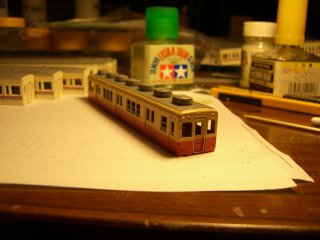

　　　適宜タッチアップを行う。

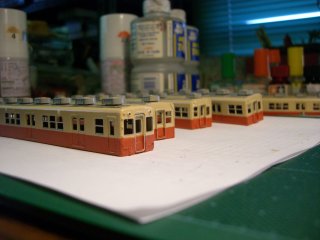

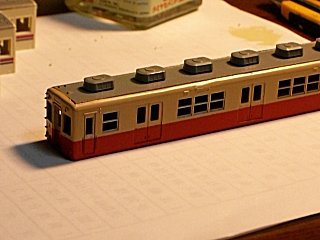

　　　窓サッシの銀色差しを行う。

　　　前面通路枠の銀色差しを行う。

　　　Ｈゴムのグレー色差しを行う。

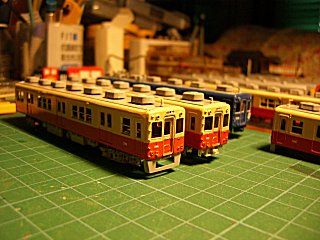

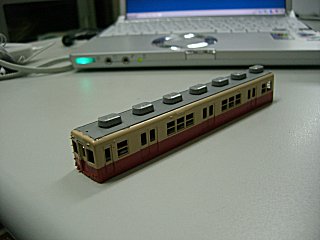

　　　デカーリングしてクリア処理。

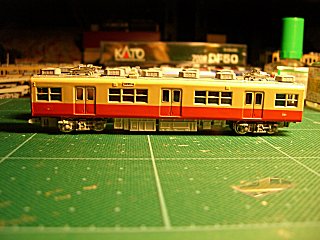

　　　台車を填めて当たりを見る。

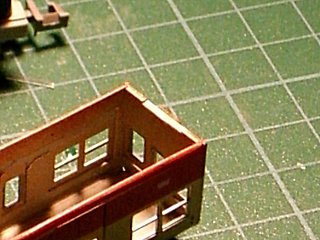

　　　車端を当たり逃げする。

　　　Ｔ台車はプラ板で裏打ちでスパン延長する。

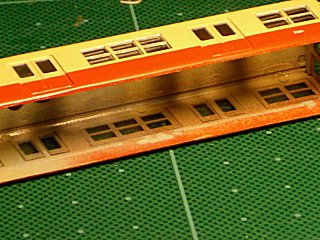

　　　パーツ細切れで窓貼りする。

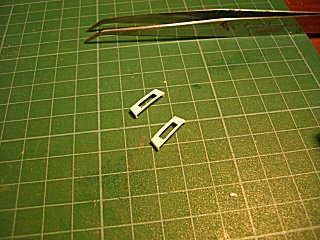

　　　プラ板からスカートを製作。

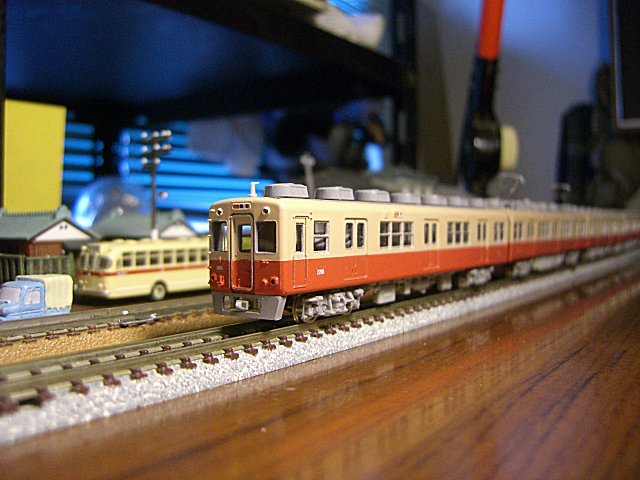

　　　塗装後、２２０５Ｆに取り付ける。

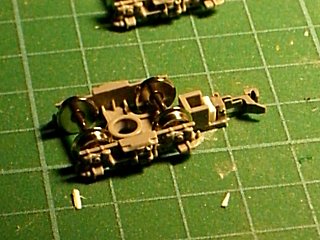

　　　台車を修正する。

　　　方向幕シールを貼る。

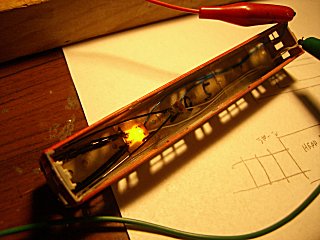

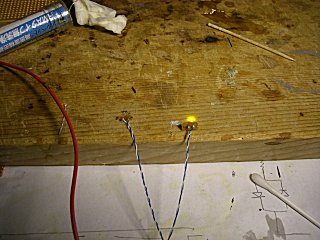

　　　ＬＥＤは穴明きプリント基板を介して配線。

　　　光ファイバ先端ごと透明エポキシで固める。

　　　パテで遮光する。

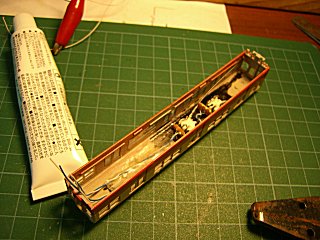

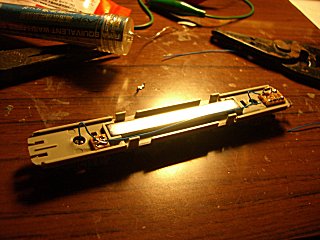

　　　シャーシを配線する。

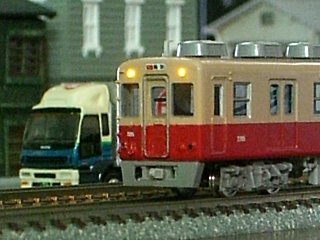

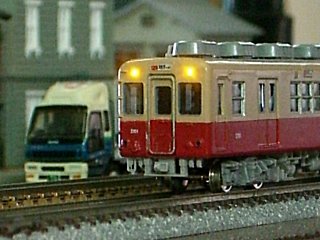

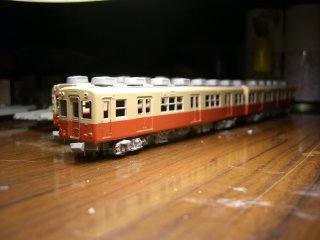

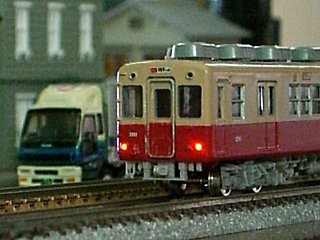

　　　初期　ヘッドライト点灯。

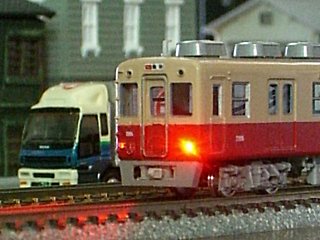

　　　編成　テールライト点灯。

　　　更新　ヘッドライト点灯。

　　　編成　テールライト点灯。


　　※主要パーツ　　　ＧＭ　　　　＃４１２　　　　　阪神通勤車キット
　　　　　　　　　　　　　　　　　＃５６０６　　　　ＤＴ２４（東武用） 動力台車
　　　　　　　　　　　　　　　　　＃５０１２−１　　ＤＴ２４（東武用） Ｔ台車
　　　　　　　　　　　ＫＡＴＯ　　１１−７０７　　　Ｎグレーカプラー

　　※電装パーツ　　　東芝　　　　　　TLYE1008A　（ヘッドライト）
　　　　　　　　　　　東芝　　　　　　TLSE1008A　（テールライト）
　　　　　　　　　　　その他　　　　　抵抗　５１０オーム・１／４Ｗ

　　※主要ケミカル　　ＧＭ　　　　＃４　　　　クリーム４号
　　　　　　　　　　　　　　　　　＃９　　　　ねずみ１号
　　　　　　　　　　　　　　　　　＃２７　　　西武レッド
　　　　　　　　　　　クレオス　　Ｂ５１５　　サーフェサー１２００
　　　　　　　　　　　　　　　　　Ｂ５１６　　半艶クリア
　　　　　　　　　　　タミヤ　　　Ｘ−２７　　クリアレッド
　　　　　　　　　　　　　　　　　ＸＦ−１６　フラットアルミ
　　　　　　　　　　　　　　　　　ＸＦ−５３　ニュートラルグレイ

　　※その他パーツ　　半田、リード線、燐青銅板、プリント基板、黒マジック、
　　　　　　　　　　　ブラックペーパー、プラ用セメダイン、透明ゴムボンド、
　　　　　　　　　　　プラ板、プラ角棒、特殊ボンド（スーパーＸ・瞬着タイプ）、
　　　　　　　　　　　透明デカール、マスキングテープ、０．３Ｍｍｍ真鍮線
