パワーパック２台の故障を一挙解決。

2016/10/13 Thu 22:00 | posted by 趣味人ジージョ
叡電デオ７１１のタッチアップの状態です。

帯がインレタでやり直しが利かないため、慎重に行います。


PWMモジュールのTL5001CP代品が届いたので、N-1000-CLの修理を行います。


先ず不調なTL5001CPを撤去します。

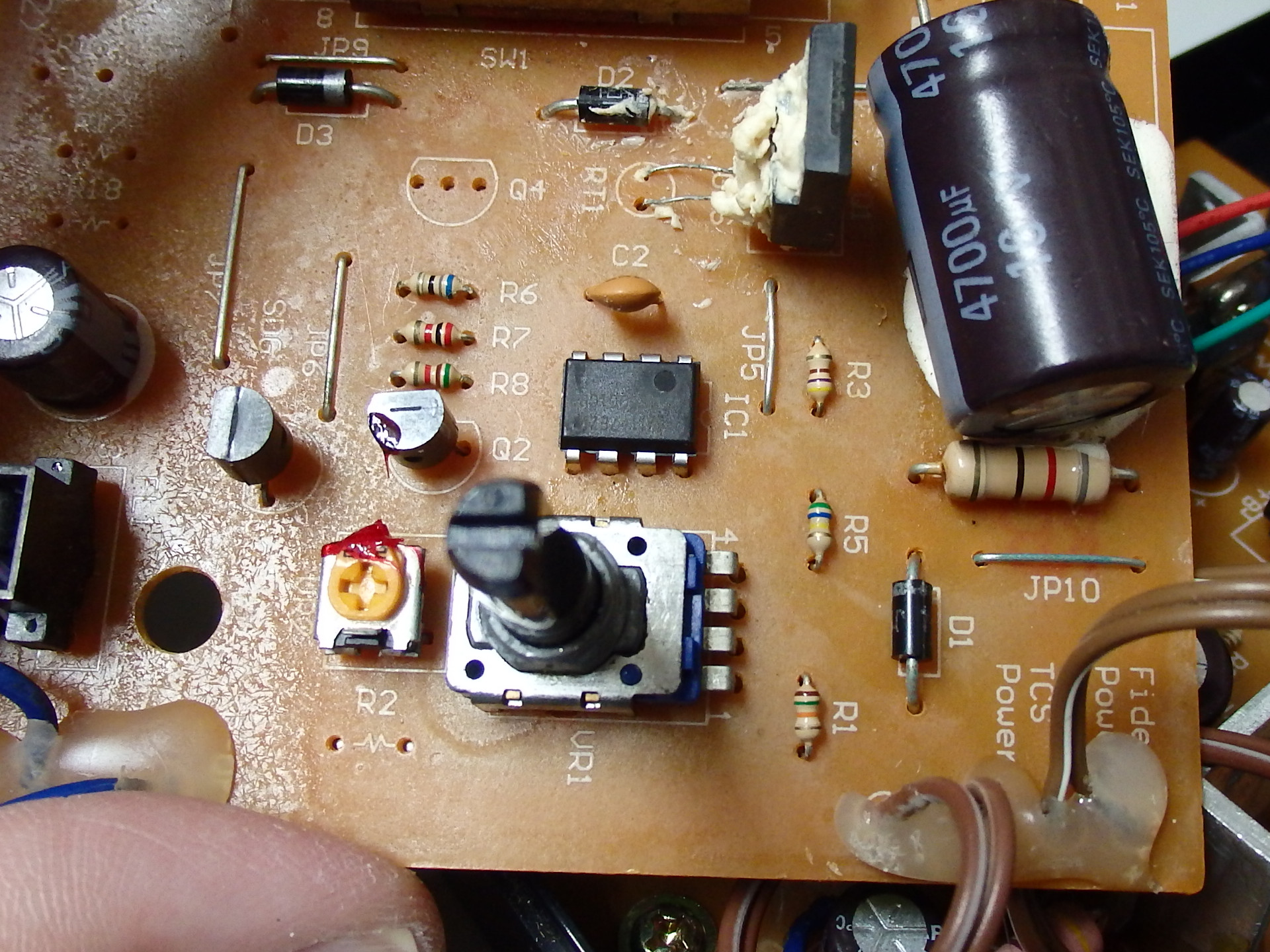

代品を取り付けます。


オシロスコープで動作を確認し、微調整の後修理完了です。

MOS-FETもそろそろな感じですが、様子見します。




ＤＣモーターコントローラー２はTA8429HQを交換して正常な動作を確認しました。


このコントローラーでは、モーター起動時にE501系や京急1000形に装備されているシーメンス製VVVFに似た高調波音がします。

それはPWMの波形がN-1000-CLの様に綺麗な矩形波ではなく、写真の様なひずみ成分を持っているからです。
